El GORDO, una torre de 3 vías sin filtro de cruces ¿es posible?

Iniciado por Juan Sebastián

Hola Cubster,

Como lo veo yo: los filtros pasivos, activos o digitales son herramientas (o métodos) para lograr un resultado, y para lograr un buen resultado con qualquiera de ellos, sin duda hará falta medir los cruces y por lo tanto la respuesta final.

Se me da muy bien usar los filtros pasivos, tengo mucha familiaridad con ellos. He llevado a cabo tantos experimentos que, si me sobraran unos 1000 euros, hasta podría patentar mi propio método. Trato de unir la ventaja de mi experiencia (poca, buena o mala) con las características un buen filtro pasivo, aprovechando sólo las ventajas que me puede brindar.

Si no tuviera ciertos conocimientos, el filtro activo me resultaría mucho más ventajoso, considerando que también es más cómodo. Sin embargo presenta algunas complicaciones que sólo el pasivo puede resolver.

Para quien como yo usa sólo CDs, el filtro activo no parece tan HiFi o "audiófilo", pero para quien tuviera toda su música en dispositivos digitales, el filtro activo tendría sólo ventajas.

Pues hombre,si me lo dices hace 15 años, pero a dia de hoy, el 99% utiliza mezclas digitales con filtros totalmente digitales, que luego acaban en el CD/DVD/SACD que tienes en casa.
y eso se hace asi por que la calidad es sin duda superior a la que se conseguia analogicamente.
filtrar a 24 o 32 bit esta al orden del dia, mucho mas de lo que se puede llegar a apreciar con un oido "audiofilo".

Esperando terminar las cajas para ahondar en el tema de los filtros y su afinado, adjunto un nuevo avance:



He tenido complicaciones con la otra caja, por lo que realicé un corte más grande, todo culpa de la prisa.

Acabo de leer todo el hilo...

Solo queda agradecerte el trabajo y compartirlo con nosotros...

De estas cosas se aprende un montón...

Parece que he logrado arreglar el mal corte que me salió, y todo gracias a la fresadora manual.



Se trata de cortar un disco del mismo tamaño que el hueco mal hecho (en este caso más grande) y pegarlo a presión. Parece que la robustez es bastante buena, pues ahora sólo queda cortar el alojamiento para el tweeter VIFA.

EDITADO: el corte inicial lo hago con la fresadora para darle una forma circular, luego sigo con la sierra caladora como se puede notar por las imperfecciones en profundidad. Pero limaré por adentro para darle más respiro al midrange Monacor MSH-115

Normalmente el pegamento es muchísimo más resistente que la madera, el problema lo podrías tener al revés, que te añadiese una rigidez no deseada y sonasen distinto, al ser DM que no tiene veta, no creo que se note.

He visto ñapas aún peores en los woofer de PA y Han aguantado las vibraciones.

Iniciado por Cubster

Normalmente el pegamento es muchísimo más resistente que la madera, el problema lo podrías tener al revés, que te añadiese una rigidez no deseada y sonasen distinto, al ser DM que no tiene veta, no creo que se note.

He visto ñapas aún peores en los woofer de PA y Han aguantado las vibraciones.

Buenos días estimado Cubster,

Tu comentario refleja la realidad. De hecho, mi temor era no poder garantizar una buena presión de pegado, pues dándole golpecitos al panel en ciertos puntos me daba un sonido diferente pero con el acabado final parece no haber muchas diferencias. Te muestro como ha quedado:



Sobre la resistencia del pegado es totalmente cierto. Me gustaría contar que en todas las ocasiones que he tenido se rompe una madera todo menos por la parte de la unión Es curioso que la simple humedad pueda estropearnos los pegados con cola vinílica (estándar)

Que pasada .... te esta quedando genial.

A mi el tema madera no me asusta, pero de sonido y cacharreo del tema no tngo ni idea

Iniciado por robert84

Que pasada .... te esta quedando genial.

A mi el tema madera no me asusta, pero de sonido y cacharreo del tema no tngo ni idea

¡Gracias Roberto! Me pregunto que diría el buen Kristian Pielhoff cuando vea que ahora le sigo los talones, igual hasta podría darnos un par de consejillos, ¿no? Cuando era pequeño no me perdía ningún capítulo del Bricomania Y más o menos a la misma edad empecé a destrozar mi primer equipo de sonido, un Aiwa (que en paz descanse).

Si la novia me suelta un poquito la correa, es posible que logre terminarlo para el fin de semana; espero que te vaya a gustar el acabado final

Buen trabajo... yo hace ya casi 35 años que contrui mis primeras cajas de 3 vías, tendria yo 15 o 16 años y estudiante de electrónica .... y he recordado viendo este hilo todo el proceso que hice, yo le puse filtros y al final el resultado fue bastante bueno.
Mi padre, carpintero ebanista, me hizo unas cajas espléndidas y muy bien acabadas.

Ánimo.. seguro sonarán a gloria.

Iniciado por ManuelBC

Buen trabajo... yo hace ya casi 35 años que contrui mis primeras cajas de 3 vías, tendria yo 15 o 16 años y estudiante de electrónica .... y he recordado viendo este hilo todo el proceso que hice, yo le puse filtros y al final el resultado fue bastante bueno.
Mi padre, carpintero ebanista, me hizo unas cajas espléndidas y muy bien acabadas.

Ánimo.. seguro sonarán a gloria.

Gracias Manuel. Pensar que con la tecnología y las herramientas disponibles hoy en día no es nada fácile hacer un par de cajas, sólo puedo imaginar la hazaña que pudo haber sido hace tantos años.

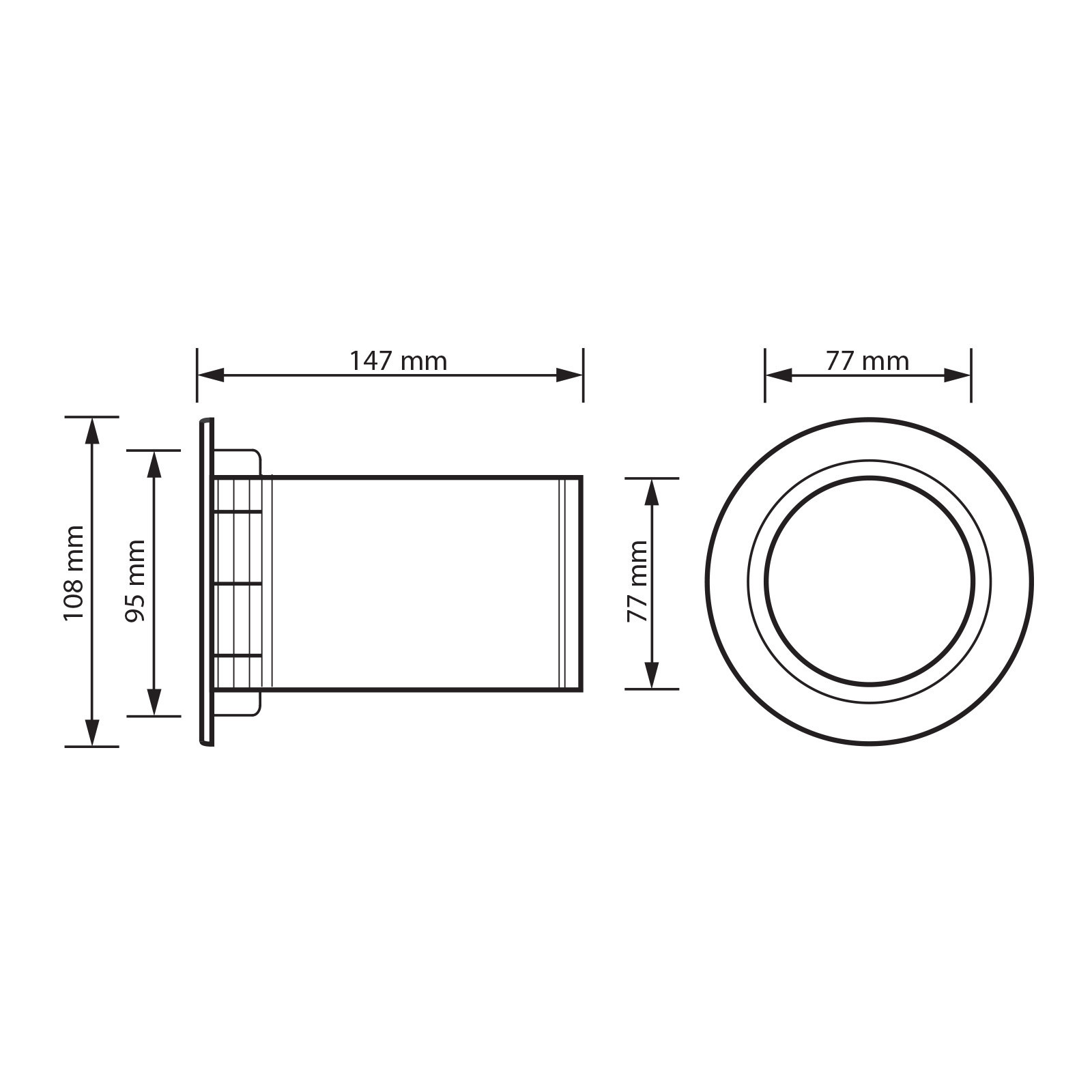

La lluvia no ayuda mucho y ahora me encuentro por primera con este tipo de tubos reflex:



Para mí son una novedad hasta ahora siempre he utilizado sólamente los tubos de PVC (mucho más robustos). Bueno, veremos que tal quedan

Estos tubos reflex tienen un buen aspecto pero cortar los huecos no ha sido nada fácil.

Tienes las brocas de gran diámetro que se usan para hacer los agujeros de las manetas de puertas.

Hay kits de varias con diferentes formatos.
Y los agujeros de los altavoces con serrucho a mano de punta fina similar al de la foto.

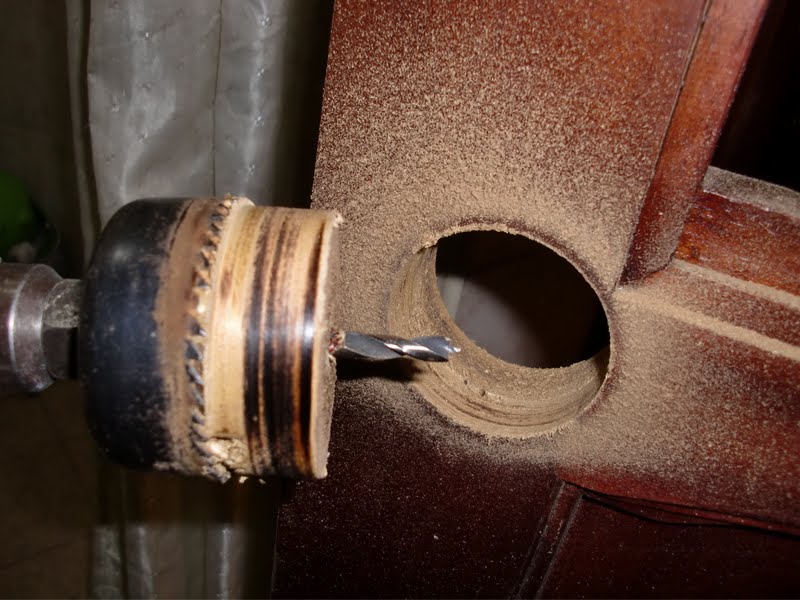

Hola Manuel, de hecho para los cortes más pequeños uso las sierras circulares para taladros aunque si los diámetros no siempre son los que busco y nunca me salen a la perfección por más haga la perforación de guía Para el tweeter le viene bien tener un milímetro o dos de más.

Lo del serruchillo a mano me es nuevo. Se parece a un método similar que uso con la sierra caladora, se trata de una hoja para cortes curvos más "corta":

Están teniendo muy buena pinta.
Yo desde que me compré esta sierra estoy encantado, tiene control de velocidad.
