Calibrar tarjeta de sonido para medir con REW

En teoría con el Umik-1 no necesitas calibrar nada para medir ya que él mismo incorpora una "tarjeta de sonido" que funciona a 48 Khz. Sólo tendrás que cargar en REW el archivo de calibración del micro.

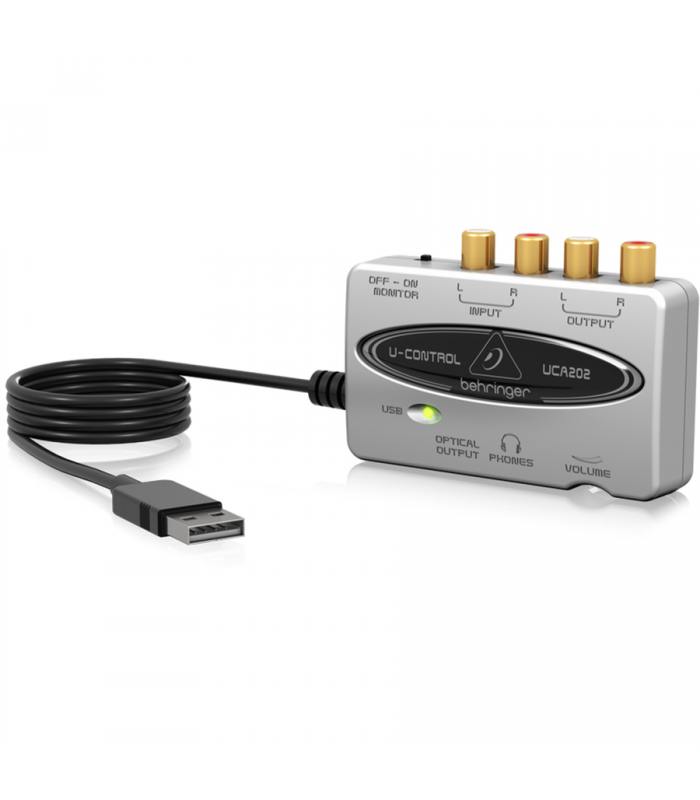

Necesito una tarjeta de audio externa para sacar el sonido del portátil al amplificador estéreo para realizar las mediciones, con un amplificador AV se puede hacer por HDMI pero al ser un amplificador estéreo necesito esa tarjeta de sonido externa para sacar los sonidos que genera REW para las mediciones. No sé si me explico.

Quieres decir entonces que no vas a usar esa tarjeta para reproducir música normalmente, que la fuente no va a ser el PC?

Iniciado por Deboi

Quieres decir entonces que no vas a usar esa tarjeta para reproducir música normalmente, que la fuente no va a ser el PC?

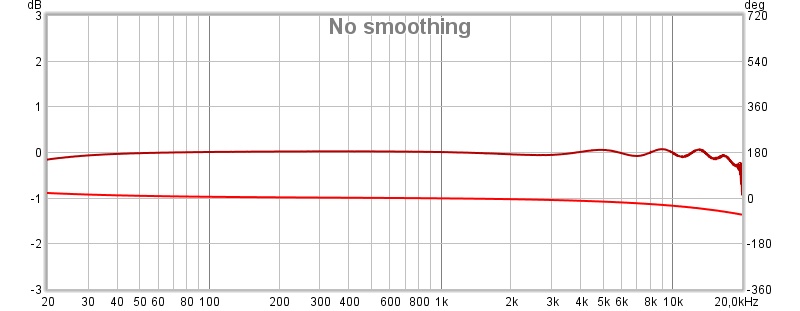

Exacto la tarjeta es para enviar los sonidos de medición que realiza REW al equipo, solo voy a usarla para medir la sala con REW. La he calibrado siguiendo el tutorial de internet y me sale una gráfica con desviaciones en la parte alta. Para el que haya usado REW con Umik-1 y una tarjeta de sonido externa me gustaría saber si es normal esas desviaciones que tengo en la gráfica de calibración.

Iniciado por Monti

Exacto la tarjeta es para enviar los sonidos de medición que realiza REW al equipo, solo voy a usarla para medir la sala con REW. La he calibrado siguiendo el tutorial de internet y me sale una gráfica con desviaciones en la parte alta. Para el que haya usado REW con Umik-1 y una tarjeta de sonido externa me gustaría saber si es normal esas desviaciones que tengo en la gráfica de calibración.

OK, entiendo. Son desviaciones muy pequeñas, 0,1 o 0,2 dB en el extremo. No veo problema.

Iniciado por Deboi

En teoría con el Umik-1 no necesitas calibrar nada para medir ya que él mismo incorpora una "tarjeta de sonido" que funciona a 48 Khz. Sólo tendrás que cargar en REW el archivo de calibración del micro.

Hola, el archivo de calibración del umik-1 donde viene?
Cargado en el micro, en un pendrive o como?
He comprado uno de segunda mano y no me trae más que el micro, cable y trípode, no sé si me falta algo?

Iniciado por Carvaro

Hola, el archivo de calibración del umik-1 donde viene?
Cargado en el micro, en un pendrive o como?
He comprado uno de segunda mano y no me trae más que el micro, cable y trípode, no sé si me falta algo?

Ya me enteré, el archivo de calibración, se descarga de la web oficial metiendo el número de serie.

Iniciado por Carvaro

Hola, el archivo de calibración del umik-1 donde viene?
Cargado en el micro, en un pendrive o como?
He comprado uno de segunda mano y no me trae más que el micro, cable y trípode, no sé si me falta algo?

Puede venir en un pendrive o si no deberás introducir el número de serie del micro en esta página para descargar el archivo de calibración.

https://www.minidsp.com/products/aco...urement/umik-1

Iniciado por Deboi

Puede venir en un pendrive o si no deberás introducir el número de serie del micro en esta página para descargar el archivo de calibración.

https://www.minidsp.com/products/aco...urement/umik-1

Deboi con el umik-1 que comprado y su archivo de calibracion, para pasar el rew con mi Denon AVR-X4500H, hace falta tarjeta de sonido o no hes necesario, solo es para calibrar con rew nada mas.

Iniciado por largiko

Deboi con el umik-1 que comprado y su archivo de calibracion, para pasar el rew con mi Denon AVR-X4500H, hace falta tarjeta de sonido o no hes necesario, solo es para calibrar con rew nada mas.

No, no necesitas ninguna tarjeta de sonido aparte.

Iniciado por willrock66

No, no necesitas ninguna tarjeta de sonido aparte.

Efectivamente, no es necesaria ninguna tarjeta de sonido.

Para trabajar con REW en un receptor AV solo se necesita un PC portátil, un micro USB Umik, un cable HDMI largo y los drivers Asio4all que son los que configura REW para que puedas seleccionar cada uno de los canales 7.1 para medirlos separadamente. Los drivers Asio los buscas en Google y te los descargas del primer sitio que pilles.

Primero entras los datos de calibración del micro (al comprarlo ya te dan un enlace donde descargarlos). Una vez hecho esto conectas el cable HDMI del portátil a una entrada del AVR (si este tiene una frontal, mejor).

A partir de aquí debes ajustar niveles SPL. Pones el AVR a -10dB de volumen y haces el test de nivel en REW.
Una vez ajustados niveles solo has de seleccionar la entrada de audio ASiO (en REW, obvio) que da como resultado 8 opciones de entrada, cada una corresponde a uno de los 7.1 canales. Van del 1 al 8 sin especificar cual es cual. Con los tonos test ya oyes perfectamente qué altavoz es el que suena.

Al hacer esto ya te sale una gráfica que luego has de suavizar en valor 1/3 para que no sea tan tormentosa e ilegible.

Y así con todos los canales.

REW es entretenido, pero sin conocimientos técnicos y sin un software adecuado en el receptor, poco podemos hacer una vez conocidos los resultados... a parte de saber que curva / waterfall o el tiempo de reverberación tenemos en nuestra sala.

Un saludo del Oso
